使用電纜故障測試儀低壓脈沖測試法來測電纜故障點的方法是怎樣的呢？電力電纜發生故障后，會造成電力輸送的中斷，需要盡快找出故障點然后進行修復，因此及時找出故障點就非常重要了，使用電纜故障測試儀，利用低壓脈沖測試法來測電纜故障點，不僅快速而且安全，本文就以YTC630電纜故障測試儀為例，來給大家簡單介紹使用電纜故障測試儀低壓脈沖測試法來測電纜故障點的方法。
低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。
低壓脈沖測試法測故障的方法：

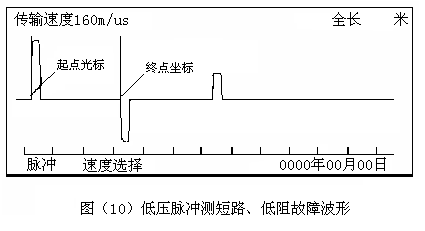

當脈沖菜單出現時，可選鍵1（沒全長），也可選鍵2（測故障）。連接電纜接被測電纜故障相同，其它操作方法也與測全長相同。如果是低阻、斷路故障，測試波形如圖
定光標時，發射正脈沖上升沿與基線交點定為起點，反射負脈沖下降沿與基線交瞇定為終點。如果是短線故障，測試波形，定光標方法與測全長時相同。使用脈沖法測試時，按圖連接后，根據所測電纜類型，選擇合適傳輸速度和脈寬，調節輸入振幅電位器1/3位置，按采樣鍵即可。
根據顯示波形大小，調節幅度電位器，重新采樣。當0.2us脈寬輸入振幅最大還反射波時，選用2us脈沖測試。為了便于比較可分別接故障相與另一好相作兩次采樣，如前圖六所示。按（）（¯）鍵可選單波形或雙波形顯示，用1/2鍵改變操作區，選擇當前波形1或2。完成采樣后，移動光標定起點，再移動光標到波形反射點，此時屏幕所顯示的長度就是電纜全長值。對于短電纜最好將終端短路測全長，終端反射改為負脈沖，定光標時，對終端開路電纜以發射正脈沖上升沿與基線交點為準定光標起點，以反射正脈沖上升沿與基線交點定光標終點。
低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。
不同的廠家生產的電纜故障測試儀使用方法都大同小異，因此電力工作者在使用之前需要熟讀產品使用說明，嚴格按照說明書來進行使用，這樣就能快速查找電纜故障點了。
湖北儀天成電力設備有限公司
2018年8月21日
