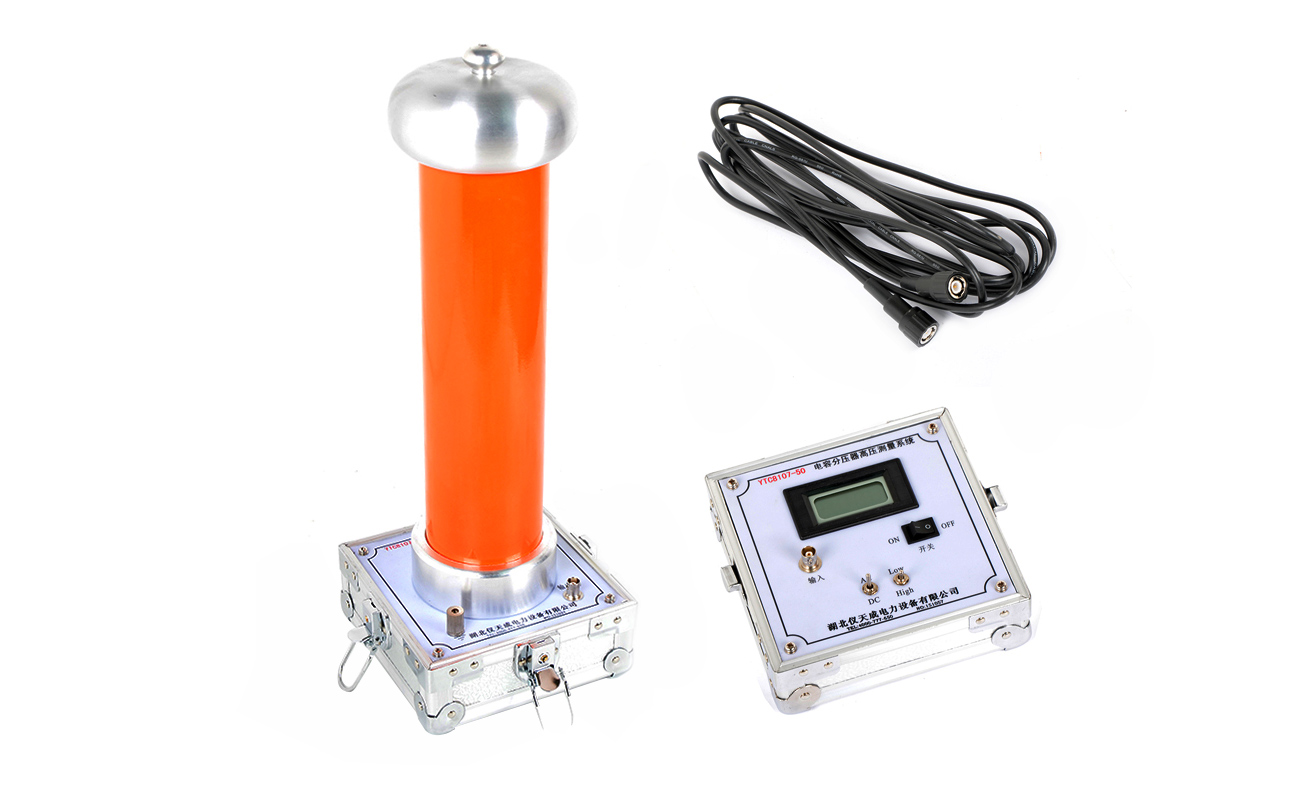

電容分壓器高壓測量系統適用于脈沖高壓，雷電高壓，工頻高壓的測量，是代替高壓靜電電壓表的首選。多應用在發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門的高電壓測量工作。儀天成電力設備有限公司就電容分壓器高壓測量系統使用方法以及技術參數做以下說明。
一、使用方法
1．將電容分壓器高壓測量系統接地端安全接地。
2．將高壓線接在均壓球上方，用接線螺旋栓將高壓線擰緊。
3．將儀表底座上的輸入端插入電容分壓器高壓測量系統測量端,測量直流時將鈕子開關切換到“DC” 檔,測量交流時將鈕子開關切換到“AC”檔。
4．所測電壓為小于20kV時選擇“LOW”檔，當超過20kV時請選擇“HIGH”檔，從而獲取更高精度的測試值。
5．打開“Power”開關，選擇合適檔位，此時電容分壓器高壓測量系統上將顯示“0.00”或“00.0”,此時即可開始測量。
6．待測試完畢后，切斷高壓，等交直流電容分壓器高壓測量系統上讀數為“0.00” 或“00.0”時方才進入現場（交流試驗時，儀表會緩慢回零，但高壓電源已經沒有電了，故在這種情況下請注意交流和直流試驗的區別）。
7．在測量直流時，若有濾波電容，應先對濾波電容充分放電，使電容分壓器高壓測量系統指示的讀數為“0.00”時，才可以做相關操作。
8．在使用和保養中，均應注意電容分壓器高壓測量系統表面的清潔，防止污穢，此儀器應置于干燥處，妥善保管。
二、技術參數
1.電壓等級 ：AC:100kV DC:100kV
2.交流測量方式：真有效值測量
3.精度 ：AC:1.5% DC:1.0%
4.絕緣介質 ：干式介質材料
5.溫 度 ：-25～40℃
6.濕 度 ：<85%
7.分壓比 ：1000:1
8.重 量 ：7.5kg
