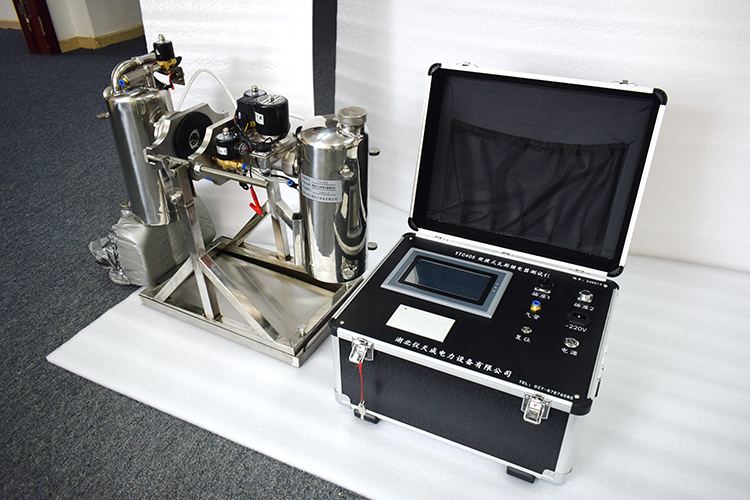

瓦斯繼電器校驗儀是我們電力系統中很重要的氣體繼電器檢測設備，主要作用于電力變壓器氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉等方面的檢測，那么這款儀器在試驗前的準備工作是怎樣的呢？下面就給大家介紹一下。
氣體繼電器檢測準備：
1.將各部件從儀器箱中取出。將檢測儀油盆置于試驗桌上，將可調支架（40）放在油盆內，四角有調節螺釘（39）將支架初調平穩；
2.將主油筒（26）和回油筒（37）組合件豎立，拆卸連接螺栓，卸下回油筒（37）
3.將帶有雙向定位板（44）的拉桿（42）與壓力油筒（26）法蘭的槽孔配合，將另一拉桿（42）與法蘭的另一槽孔配合，雙手提起拉桿并將其軸放入可調支架（40）上的支承座內，并將定位插銷（43）插入雙向定位板（44）的孔內，使拉桿固定在垂直位置
4.在拉桿上端旋上螺母，將回油筒組件法蘭插入拉桿上部，放入墊圈、旋上螺母定位，調整螺母使上下組件法蘭之間的距離應能安裝被試繼電器，按順序在主油筒的法蘭盤上放上被試繼電器（8）。注意：繼電器頂蓋箭頭方向應指向回油筒，裝配時以檔板正方形邊緣與繼電器法蘭盤邊緣對稱安裝，并使繼電器與主油筒之間相互垂直，最后將兩根拉桿的下螺母松開，使上部檔板緊貼繼電器法蘭盤并對稱旋緊上螺母。注意：裝配時不能用手握住電氣元件等部件，以免損壞或變形；注意：試驗時必須卸下回油桶蓋（38） ！?。?/span>
5.將繼電器抽芯按規程檢查應完好，清除綁線、雜物；
6.將氣體繼電器檢測儀旋轉至水平狀態，調整四個角的調節螺釘（39），使水平儀（30）的氣泡保持在中心位置。
7.用戶第一次使用時，自備新 25＃變壓器油 3～5kg，旋下進氣、油位口（28），從校驗臺射流口注油約 3kg。注油量以變壓器油從進氣中、油位口（28）溢出為最佳，再將校驗臺再旋轉少許使主油筒尾部略高 2cm，待進氣、油位口（28）無油溢出為止。
8.旋下繼電器排氣針閥螺母，將排氣軟管（32）接在氣體繼電器的排氣嘴（31）上。
9.根據試驗項目將測試信號線夾（33）夾在氣體繼電器流速信號端子或容積信號端子上。
對于我們電力檢測人員來說，熟知瓦斯繼電器檢測儀的檢測相關準備工作是很重要的事情，這樣可以讓我們檢測過程更為順暢，避免一些錯誤的發生。
